Levyluistiventtiilit teollisuuden ja vedenkäsittelyn vaativiin tarpeisiin

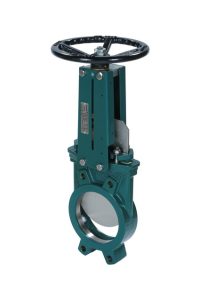

Levyluistiventtiileitä on saatavilla useita eri tyyppejä sovellusten vaatimusten mukaan. Manuaaliset mallit mahdollistavat virtauksen helpon säädön käsipyörällä, kun taas automaattiset venttiilit hyödyntävät sähköisiä tai pneumaattisia toimilaitteita prosessin tehostamiseksi ja manuaalisen työn vähentämiseksi. Venttiilin valinta perustuu ensisijaisesti siirrettävän väliaineen ominaisuuksiin sekä järjestelmän suunnittelupaineeseen.

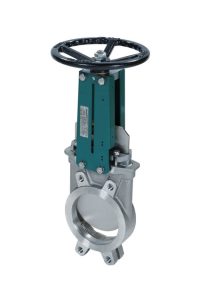

Levyluistiventtiilit soveltuvat erityisesti matalan paineen putkistoihin, joissa käsitellään esimerkiksi vettä, ilmaa, neutraaleja kaasuja tai kiinteitä aineita, kuten jauheita ja kuitumaisia massoja. Oikea materiaalivalinta on keskeinen osa venttiilin kestävyyttä: ruostumaton teräs on välttämätön kemianteollisuuden korroosiota aiheuttavissa kohteissa, kun taas valurauta tarjoaa kustannustehokkaan ja luotettavan ratkaisun vedenkäsittelyyn ja perinteisiin teollisuussovelluksiin.

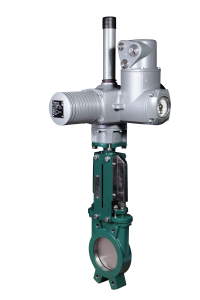

Automaattinen ohjaus on suositeltava vaihtoehto, kun halutaan parantaa prosessin hallintaa ja käyttövarmuutta. Asiantuntijamme auttavat oikean venttiilityypin ja mitoituksen valinnassa sekä teknisten reunaehtojen varmistamisessa.

Levyluistiventtiilin toiminta perustuu venttiilirungon sisällä pystysuunnassa liukuvaan levyyn. Kun levy liikkuu ylös tai alas, se avaa tai sulkee virtauksen kokonaan, jolloin saavutetaan joko täysin vapaa virtaus tai täysin tiivis sulku. Rakenteen yksinkertaisuus takaa alhaisen virtausvastuksen ja vähäisen kulumisen, mikä tekee venttiilistä energiatehokkaan ja pitkäikäisen.

Venttiilit soveltuvat nestemäisten ja kaasumaisten aineiden lisäksi erinomaisesti kiinteiden aineiden, kuten jauhojen ja kuitupitoisten massojen, hallintaan. Toimintaperiaatteen yksinkertaisuus varmistaa myös laitteen helpon huollettavuuden ja luotettavuuden teollisuusprosesseissa.

Levyluistiventtiileitä hyödynnetään laajasti useilla teollisuudenaloilla niiden kyvyn vuoksi käsitellä seosperäisiä ja kristallisoituvia aineita.

• Paperi- ja selluteollisuus: Venttiilit toimivat luotettavasti kuitupitoisissa massaputkissa.
• Vedenkäsittely ja kunnallistekniikka: Käyttökohteita ovat erityisesti jätevedenpuhdistamot ja lietteen hallinta.
• Kemianteollisuus: Haponkestävästä teräksestä valmistetut mallit auttavat aggressiivisten ja korrosoivien aineiden hallinnassa.
• Energiantuotanto ja bioenergia: Venttiileitä käytetään prosessien ohjaamiseen matalapaineisissa järjestelmissä.

Oikeaoppinen asennus ja säännöllinen huolto ovat kriittisiä tekijöitä venttiilin elinkaaren ja suorituskyvyn varmistamiseksi. Asennusvaiheessa on varmistettava, että asennuspinta on täysin tasainen ja puhdas vakaan toiminnan takaamiseksi. Kiinnityspulttien tasainen kiristäminen estää metallin vääristymät ja varmistaa rakenteellisen tiiveyden.

Ennaltaehkäisevän huollon vaiheet:

Tarkastukset: Säännölliset välysten ja tiiveyden tarkistukset ehkäisevät kalliita prosessihäiriöitä.

Voitelu: Liikkuvien osien voitelu vähentää kulumista ja varmistaa esteettömän liikehdinnän.

Koekäyttö: Venttiilin avaaminen ja sulkeminen useita kertoja asennuksen jälkeen varmistaa sujuvan toiminnan kaikissa olosuhteissa.

Häiriötilanteissa, kuten vuotojen ilmetessä tai venttiilin liikkeen takertuessa, uuden venttiilin hankkiminen on usein kustannustehokkain ja turvallisin ratkaisu. BPI-Chempump asiantuntijat auttavat oikean tyypin valinnassa huomioiden järjestelmän tekniset vaatimukset.

Vaikka molemmat ovat sulkuventtiileitä, niiden rakenne ja käyttökohteet eroavat merkittävästi:

• Levyluistiventtiilissä on ohut, alaosastaan viistetty tai teroitettu metallilevy (veitsi), joka liukuu pystysuorassa ja leikkaa tehokkaasti läpi putkistossa olevan kiintoaineen, kuidun tai sakan. Se on suunniteltu erityisesti paksun massan, lietteen ja jäteveden hallintaan matalassa paineessa.
• Perinteisessä luistiventtiilissä (kiilaluistiventtiili) sulkuelimenä toimii paksumpi, usein kumitettu kiila. Se soveltuu puhtaille nesteille ja kaasuille korkeammissa paineissa, mutta jumiutuu ja tukkeutuu helposti, jos väliaine sisältää kuituja, hiekkaa tai muita kiintoaineita.

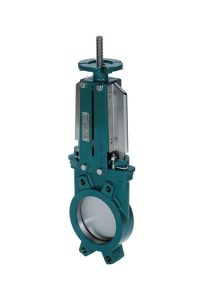

Kyllä, levyluistiventtiilit on kehitetty nimenomaan vaativien seosperäisten aineiden hallintaan. Ne soveltuvat erinomaisesti sellu- ja paperiteollisuuden kuitupitoisille massoille, kaivosteollisuuden lietteille, jätevedenpuhdistamoiden sakeille sakoille sekä elintarvike- ja energiateollisuuden jauhemaisille ja rakeisille kuiville aineille. Esimerkiksi edustamamme TECOFI VG4400-00 -levyluistiventtiilin teroitettu ja viistetty sulkulevy leikkaa esteettömästi massavirran läpi ilman tukkeutumisvaaraa.

Levyluistiventtiilit ovat pääsääntöisesti matalapaineisten järjestelmien komponentteja. Venttiilin mekaaninen paineenkesto riippuu suoraan sen nimelliskoosta (DN):

• Pienemmissä kokoluokissa (DN 50 – DN 250) rakenteellinen paineenkesto on tyypillisesti 10 bar.
• Kokoluokassa DN 300 – DN 400 maksimipaine on yleensä 6 bar.
• Suurimmissä kokoluokissa (DN 500 – DN 600) sallittu maksimipaine putoaa tasolle 4 bar. On erittäin tärkeää mitoittaa venttiili järjestelmän todellisen maksimipaineen mukaan, jotta vältytään sulkulevyn taipumiselta tai tiivisteen vaurioitumiselta.

Tiivisteen valinta määrittää venttiilin kemiallisen kestävyyden ja maksimikäyttölämpötilan. BPI-Chempumpin valikoimasta löytyvät tiivisteet kaikkiin teollisuuden tarpeisiin:

• EPDM: Erinomainen valinta jätevedelle, vedelle ja laimeille kemikaaleille (lämpötilakesto max. +120 °C…130 °C).
• NBR (Nitriili): Optimaalinen öljyille, rasvoille ja hiilivedyille (lämpötilakesto max. +80 °C…90 °C).
• FKM (Viton®): Erinomainen korkeiden lämpötilojen ja vahvojen happojen kesto (lämpötilakesto max. +170 °C).
• PTFE (Teflon): Äärimmäinen kemiallinen kestävyys kaikkein aggressiivisimmille liuottimille ja kemikaaleille (lämpötilakesto jopa +170 °C…190 °C).

Levyluistiventtiili on ensisijaisesti suunniteltu ON/OFF-sulkuventtiiliksi (täysin auki tai täysin kiinni). Jos levyluistiventtiili jätetään pitkäaikaisesti osittain auki-asentoon kuristamaan virtausta, väliaineen suuri virtausnopeus ja turbulenssi voivat kuluttaa sulkulevyn alareunaa ja tiivisteitä epätasaisesti. Jos sovelluksessa tarvitaan säätöominaisuuksia, venttiili on varustettava erityisellä säätöaukolla (esim. V-port-levyllä), tai järjestelmään on valittava toinen venttiilityyppi, kuten pallosektoriventtiili.
