Pallotakaiskuventtiilit

Perustiedot

  • Maks. paine 10 bar
  • Lämpötila -10 °C… +80 °C
Pyydä tarjous tästä tuotteesta
Laipallinen pallotakaiskuventtiili

KUVAUS

Pallotakaiskuventtiili on luotettava ja yksinkertainen takaiskuventtiili niin vaaka- kuin pystyasennuksiin.

Toimintaperiaate perustuu pallon vapaaseen liikkuvuuteen pallotakaiskuventtiilin sisällä. Tämä myös tekee venttiilistä täysiaukkoisen ja pitää venttiilin puhtaana, vaikka virtaava aine olisikin epäpuhdasta. Kiitos täysaukon, syntyvät painehäviöt ovat erittäin pienet ja näin huomattavaa vastapainetta ei pääse syntymään. Pallotakaiskuventtiilin pallo vaatii noin puolet pienemmän avautumispaineen kuin läppätakaiskuventtiili ja linja pysyy auki ilman jousia tai muita mekaanisia apukomponentteja. Virtauksen loputtua venttiilipallo palaa takaisin istukkaansa sulkien putkilinjan. Pallotakaiskuventtiili on yksinkertaisuudestaan johtuen käytännössä lähes huoltovapaa.

Pallotakaiskuventtiilit ovat saatavissa meiltä niin kierteellisinä tai laipallisina. Kokovaihtoehdot on kuvattu sivun alaosiossa.

MATERIAALITIEDOT

Materiaalivaihtoehtona vakiomallissa on valurauta, joka on pintakäsitelty ulkoa epoksimaalilla. Pallo on NBR-kumipäällysteinen alumiinipallo. Saatavissa myös vaihtoehtoisesti haponkestävä teräs tai PVC-U. Haponkestävän mallin pienemmän pään kokoluokissa pallon päällysmateriaali ja tiivistevaihtoehdot ovat NBR tai FPM. Suuremmissa kokoluokissa saatavilla vain NBR-päällysteinen pallo, jossa kannen tiivisteen materiaali on samaa materiaalia pallon päällysteen kanssa.

Valurautaisen vakiomallin materiaalit

Komponentti Materiaalitieto
Venttiilirunko Valurauta GG 25 tai GGG 40
Venttiilin kansi Valurauta GG 25 tai GGG 40
Pallo NBR-vuorattu alumiinipallo
Kannen O-rengas NBR
Ruuvit Ruostumaton teräs A2
Maalaus Epoksimaalaus, värisävy RAL 5017, maalauksen paksuus 200 μm

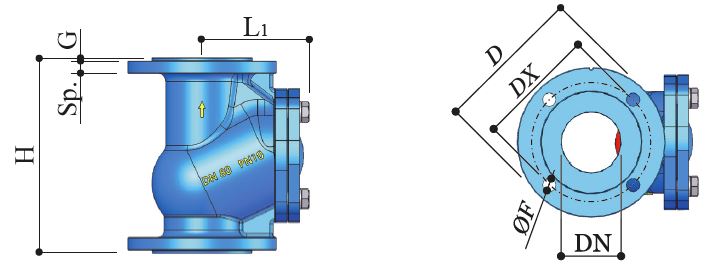

Kokotaulukko, valurautamalli

DN PN H (mm) L1 (mm) D (mm) DX (mm) n°F ØF (mm) Sp. (mm) G (mm) KV (m3/h) Paino (kg)
40 10/16 180 105 150 110 4 18 12 3 62 6,1
50 10/16 200 110 165 125 4 18 15 3 87 7,7
65 10/16 240 130 185 145 4 18 15 3 136 11,5
80 10 260 150 200 160 4 18 18 3 267 15,5
80 16 260 150 200 160 8 18 18 3 267 15,5
100 10/16 300 190 220 180 8 18 18 3 396 22,5
125 10/16 350 215 250 210 8 18 18 3 671 33
150 10/16 400 240 285 240 8 22 22 3 890 45,5
200 10 500 325 340 295 8 22 22 3 2116 94
200 16 500 325 340 295 12 22 22 3 2116 94
250 10 600 420 395 350 12 22 30 4 3307 155
250 16 600 420 405 355 12 25 30 4 3307 155
300 10 700 490 445 400 12 22 30 4 4115 242
300 16 700 490 460 410 12 25 30 4 4115 242
350 10 800 650 505 460 16 22 30 4 4950 345
350 16 800 650 520 470 16 25 30 4 4950 345
400 10 900 700 565 515 16 25 30 4 6250 490
400 16 900 700 580 525 16 30 30 4 6250 490
500 10 1100 800 715 620 20 25 34 5 8100 850

TYYPILLISET KÄYTTÖKOHTEET

Pallotakaiskuventtiilin yleinen käyttökohden on jätevesipumppaamoissa joissa neste on tyypillisesti tavalla tai toisella likaista ja pallotakaiskuventtiilillä halutaan estää painelinjan takaisinvirtaus pumppaamosäiliöön, kun jätevesipumppu sammutetaan. Pallotakaiskuventtiiliä voidaan käyttää myös muissa pumppauskohteissa, joissa nestettä siirretään alemmalta tasolta ylemmälle tasolle ja neste ei saa pumppauksen päätyttä valua takaisin lähtöaltaaseen tai säiliöön. Neste voi olla likaista tai puhdasta. Pumppaamoasennus esitetty seuraavaksi alla:

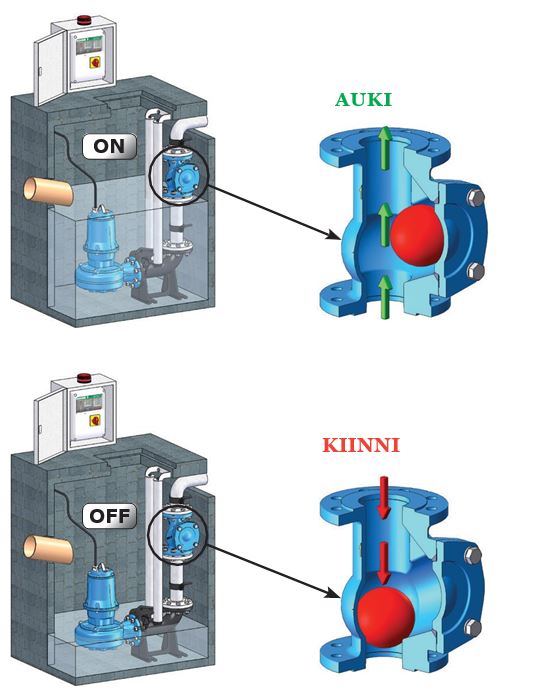

Pallotakaiskuventtiilin toiminta pumppaamossa

AUKI

Uppoasenteinen pumppu on käynnissä ”ON” ja pallotakaiskuventtiilin pallo on pumpattavan aineen virratessa siirtynyt sivuun, sallien vapaan virtauksen venttiilissä.

KIINNI

Pumppu on sammutettu ”OFF” ja virtaus putkistossa pysähtyy. Tämä saa aikaan sen, että pallotakaiskuventtiilin pallo palaa takaisin istukkaan, estäen painelinjassa olevan nesteen palaamisen takaisin pumppaamoon.
