LIN-kiristimet

LIN-kiristin on kiristin, tai kiristinjärjestelmä, joka koostuu useammasta kiristinsegmentistä. Näiden kiristimien avulla voidaan kiristää esimerkiksi suurella halkaisijalla varustettuja letkuja. Materiaalivaihtoehdot ovat W1 ja W5. Nauhan leveys näissä kiristimissä on 25 mm. Kokotaulukon löydät sivuston alaosiosta.

Pyydä tarjous tästä tuotteesta

Rakenne

LIN-kiristimen segmentti

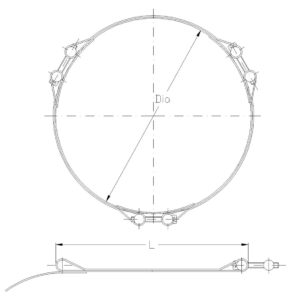

LIN-kiristimen mitoitus

Materiaalit

Ruuvi, M8 x 80, DIN 912, 8.8
Nauha, leveys 25 mm, paksuus 1 mm, DIN 1623, St. 12.03, galvanoitu (Cr3)

Ruuvi, M8 x 80, DIN 912, A4
Nauha, leveys 25 mm, paksuus 1 mm, (1.4404 / haponkestävä teräs)

Kokotaulukko

Segmenttien lukumäärä
Lin	2		3		4		5		6		7		8		9		10
L	maks.	min.	maks.	min.	maks.	min.	maks.	min.	maks.	min.	maks.	min.	maks.	min.	maks.	min.	maks.	min.
550	378	354	567	530	755	707	944	884	1133	1061	1322	1237	1511	1414	1700	1591	1889	1768
585	400	376	600	564	800	752	1000	939	1200	1127	1400	1315	1600	1503	1800	1691	2000	1879
620	422	398	633	597	845	796	1056	995	1267	1194	1478	1393	1689	1592	1900	1791	2111	1990
655	445	420	667	631	889	941	1111	1051	1334	1261	1556	1471	1778	1682	2001	1892	2223	2102
690	467	443	700	664	934	885	1167	1107	1401	1328	1634	1549	1868	1771	2101	1992	2334	2213
725	489	465	734	697	978	930	1223	1162	1468	1395	1712	1627	1957	1860	2201	2092	2446	2325
760	511	487	767	731	1023	975	1279	1218	1534	1462	1790	1705	2046	1949	2302	2193	2557	2426
795	534	510	801	764	1068	1019	1334	1274	1601	1529	1868	1783	2135	2038	2402	2293	2669	2548
