Perustiedot
- Maks. paine 16 bar
- Maks. lämpötila +70 °C
- Koot DN40 – DN500
- Rakennepituus EN 558-1 sarja 14, DIN 3202 F4
Kumiluistiventtiili erityisesti kunnallistekniikan ja teollisuuden tarpeisiin, niin puhtaille kuin jätevesille. Venttiili on suunniteltu erityisesti putkistoissa linjan sulkutarkoituksiin. Auki ollessaan venttiilin aukko on täysaukkoinen, jolloin aiheutettava painehäviö on minimaalinen. Venttiili voidaan asentaa vaaka- tai pystyasentoon. Väliaineen lämpötila ei saa ylittää +70 °C:een lämpötilaa
Kumiluistiventtiili on vakiona varustettu käsipyörällä.
MATERIAALITIETOA
Komponentti | Materiaalitieto |
Venttiilirunko | Valurauta GGG 40 |
Venttiilin kansi | Valurauta GGG 40 |
Luisti | EPDM-Kumioitu |
Luistin sisus | Valurauta GGG 40 |
Kara | Ruostumaton teräs |
Karan suojatiiviste | NBR |
Maalaus | Epoksimaalaus, maalauksen paksuus 250 μm, värisävy RAL 5015 |

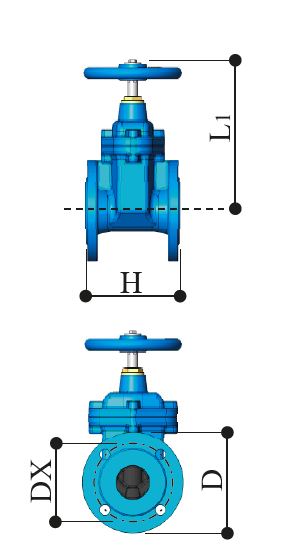

DN | PN (Laippa) | H (mm) | L1 (mm) | D (mm) | DX (mm) | n°F | ØF | Paino (kg) |
40 | 10/16 | 140 | 220 | 150 | 110 | 4 | 18 | 10,5 |
50 | 10/16 | 150 | 225 | 165 | 125 | 4 | 18 | 11 |
65 | 10/16 | 170 | 255 | 185 | 145 | 4 | 18 | 13,5 |
80 | 10 | 180 | 265 | 200 | 160 | 4 | 18 | 16 |
80 | 16 | 180 | 265 | 200 | 160 | 8 | 18 | 16 |
100 | 10/16 | 190 | 320 | 220 | 180 | 8 | 18 | 22,5 |
125 | 10/16 | 200 | 390 | 250 | 210 | 8 | 18 | 33 |
150 | 10/16 | 210 | 430 | 285 | 240 | 8 | 22 | 43 |
200 | 10 | 230 | 520 | 340 | 295 | 8 | 22 | 65 |
200 | 16 | 230 | 520 | 340 | 295 | 12 | 22 | 65 |
250 | 10 | 250 | 600 | 395 | 350 | 12 | 22 | 104 |
250 | 16 | 250 | 600 | 405 | 355 | 12 | 25 | 104 |
300 | 10 | 270 | 700 | 445 | 400 | 12 | 22 | 138 |
300 | 16 | 270 | 700 | 460 | 410 | 12 | 25 | 138 |
350 | 10 | 290 | 770 | 505 | 460 | 16 | 22 | 185 |
400 | 10 | 310 | 860 | 565 | 515 | 16 | 25 | 245 |
500 | 10 | 350 | 1200 | 715 | 620 | 20 | 25 | 540 |
